在螺旋錐齒輪中用得最為廣泛的是圓弧齒錐齒輪。下面主要介紹圓弧齒錐齒輪的幾何參數。

(一)模數

圓弧齒錐齒輪以大端模數ms為齒輪的公稱模數。圓弧齒錐齒輪的模數不一定要取標準數值，這是因?yàn)椴捎枚嗳械侗P切齒，刀盤上每一個切刀切輪齒的一個齒面(凸面或凹面)，齒槽的寬度可以不受切刀尺寸的限制。但為了設計計算方便往往仍采用標準模數。

(二)螺旋角

圓弧齒錐齒輪齒面節線上任意一點x的切線與該點向量半徑之間的夾角βm，稱為該點的螺旋角，圖2-4。圓弧齒錐齒輪齒寬上各點的螺旋角是不相等的，大端最大，小端最小的名義螺旋角。最常用的螺旋角是35°，也有用25°、10°、0°的。螺旋角為0。的圓弧齒錐齒輪稱之為零度圓弧齒錐齒輪。

圖 2-4 圓弧齒錐齒輪的螺旋角

    螺旋角的選擇主要依據傳動所要求的平穩性和結構所允許的軸向推力來確定。螺旋角大，則重迭系數大，傳動平穩，輪齒也不易產生根切，但軸向推力大。

  (三)螺旋方向

  圓弧齒錐齒輪的螺旋方向(圖2—5)可以這樣來判別：從錐頂對著齒面看，輪齒中點到大端的齒線是順時針方向的稱為右旋齒，輪齒中點到大端的齒線是逆時針方向的稱為左旋齒。

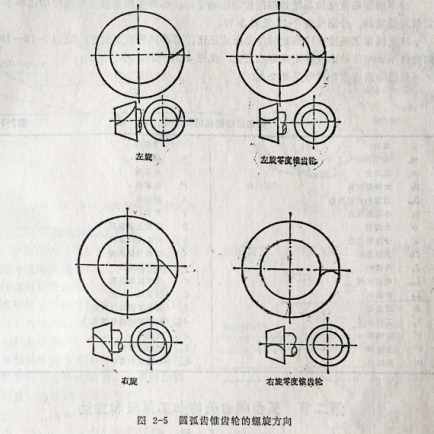

圖 2-5 圓弧齒錐齒輪的螺旋方向

一對相嚙合的圓弧齒錐齒輪，其螺旋方向相反，而螺旋角的數值相等。螺旋方向的選擇一般是使其軸向力的作用方向離開錐頂，使一對齒輪在傳動過程中有分離傾向，從而使齒側間隙增大，輪齒不至于卡住。

 (四)齒頂高系數和徑向間隙系數

圓弧齒錐齒輪的齒頂高系數和徑向間隙系數與圓柱齒輪不同，它們不是一個常數而是與齒輪的齒數和螺旋角有關。

    (五)圓弧齒錐齒輪的變位

圓弧齒錐齒輪與其它齒輪不同，除了傳動比等于1的情況外，圓弧齒錐齒輪都必須進行變位，最常用的變位制有埃里姆斯制和格里森制。這兩種變位制都采用高度變位和切向變位。高度變位的主要目的是使大小兩。輪的齒根滑動系數相等，以提高耐磨性能，同時保證輪齒不發生根切，提高輪齒的彎曲強度。切向變位的主要目的是使大小兩輪的輪齒具有接近或相等的彎曲強度，大輪齒厚適當減少，小輪齒厚適當增加。

格里森制高度變位系數是根據傳動比確定的；切向變位系數是根據傳動比和小齒輪齒數來確定的。

埃里姆斯制高度變位系數與傳動成正比，與小輪齒數成反比，切向變位系數與傳動比及螺旋角均成正比。
